1、鄭州瀝青混合料的拌和

（1）粗、細集料應分類堆放和供料，取自不同料源的集堆放。如粗、細集料含泥量超過1％，堅決不用。

（2）拌和應將集料包括礦粉充分地烘干。每種規(guī)格的集料、

礦粉和瀝青都必須分別按要求的配合比進行配料。

（3）瀝青的加熱溫度應140℃～160℃范圍內(nèi)，石料加熱溫度應在150℃～170℃范圍內(nèi)，混合料的出廠溫度應在150℃～160℃范圍內(nèi)，改性瀝青混合料石料的加熱溫度宜為180℃～185℃，并應保證運到施工現(xiàn)場的溫度不低于是160℃。

（4）所有過熱的混合料，或已經(jīng)炭化、起泡和含水的混合料都應放棄。拌和以后的混合料必須是均勻的、集料的所有顆粒都應涂上料結合不得帶有花白斑點、離析和結塊現(xiàn)象，否則不得用于工程。

（5）在材料的規(guī)格和配合比發(fā)生改變時，都應根據(jù)室內(nèi)試驗資料進行試拌，試拌時必須抽樣檢查混合料的瀝青含量、級配組成和有關力學性能，并報請監(jiān)理工程師批準。改性瀝青在油灌的儲存超過10天時，應重新進行性質檢測。

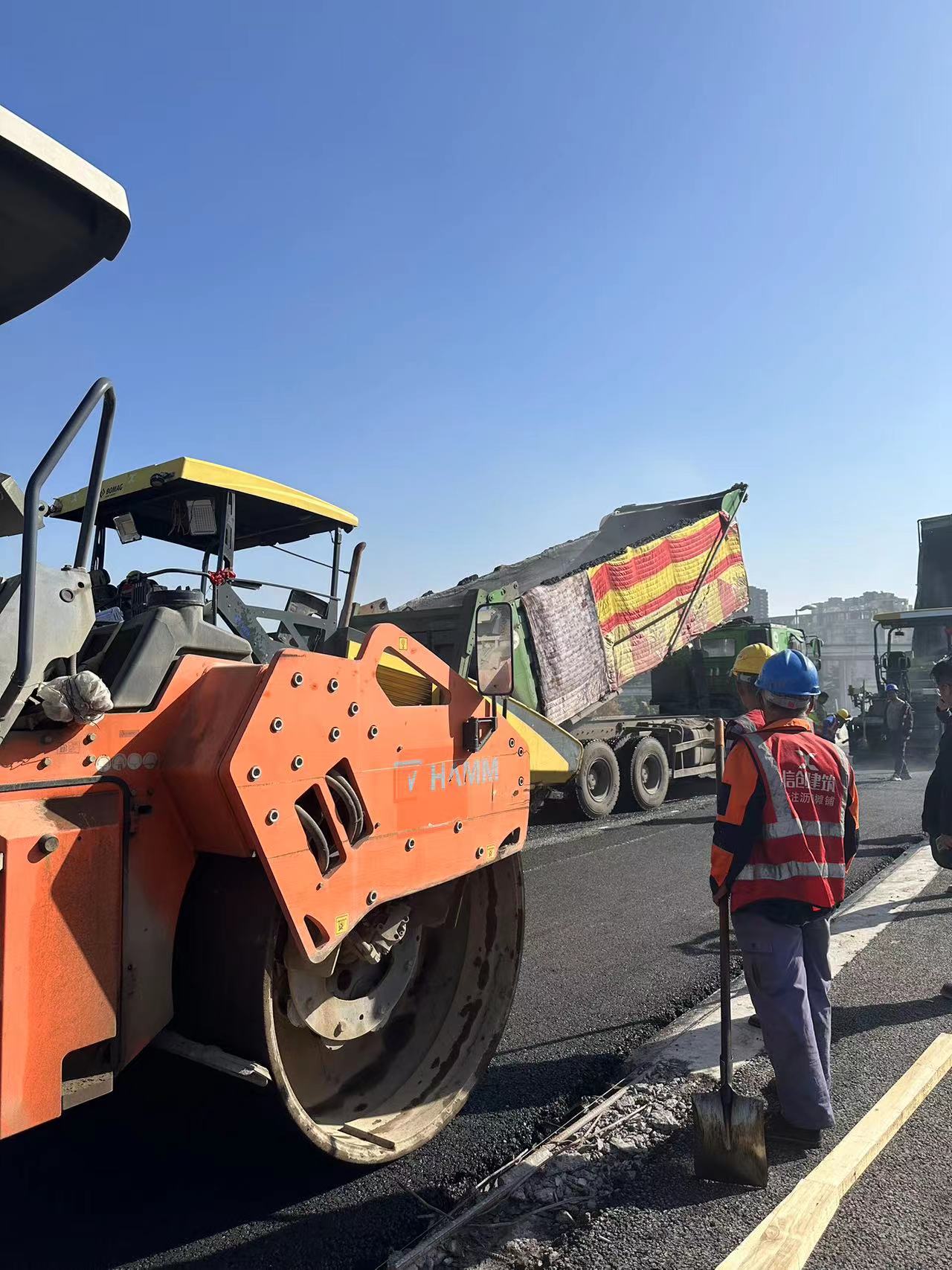

鄭州瀝青路面施工
