一、配合比設計方法

排水性瀝青混合料的配合比設計方法與其他有所不同，首先是確定目標空隙率的礦料合成級配，其次根據礦料合成級配決定最佳油石比，最后對混合料進行試驗，確認其是否滿足各項技術指標要求。如不滿足技術要求，則需要對礦料合成級配等進行適當修正。如果修改礦料合成級配后還未能滿足混合料技術要求，則需要對所用材料進行調整，重新設定配合比進行試驗。

1、目標空隙率的設定——鄭州排水性瀝青混合料配合比設計

排水性瀝青混合料的目標空隙率為18%~25%。根據工程實踐經驗，在排水性瀝青混合料配合比設計時，一般將目標空隙率設定為22%±1%較為適宜。

2、礦料合成級配的設定——鄭州排水性瀝青混合料配合比設計

礦料合成級配是確保目標空隙率的關鍵要素，因此，應設定基本級配、粗級配、細級配三種級配。通常情況，0GFC-13是根據關鍵篩孔2.36mm的通過率浮動+2%來設定粗、細級配的。若在完全沒有經驗的情況下，適宜以基本級配在關鍵篩孔2.36mm的通過率浮動+3%來設定三種級配。

在設定基本級配時，首先應固定礦粉及消石灰的使用量。根據經驗，礦粉使用量一般為3.5%，消石灰使用量一般為1.5%。此外，9.5mm篩孔的通過率范圍一般在50%~70%。另外，依據經驗，3種礦料的級配在2.36mm篩孔通過率為13%、15%、17%左右時，可以實現設計級配下目標空隙率22%。

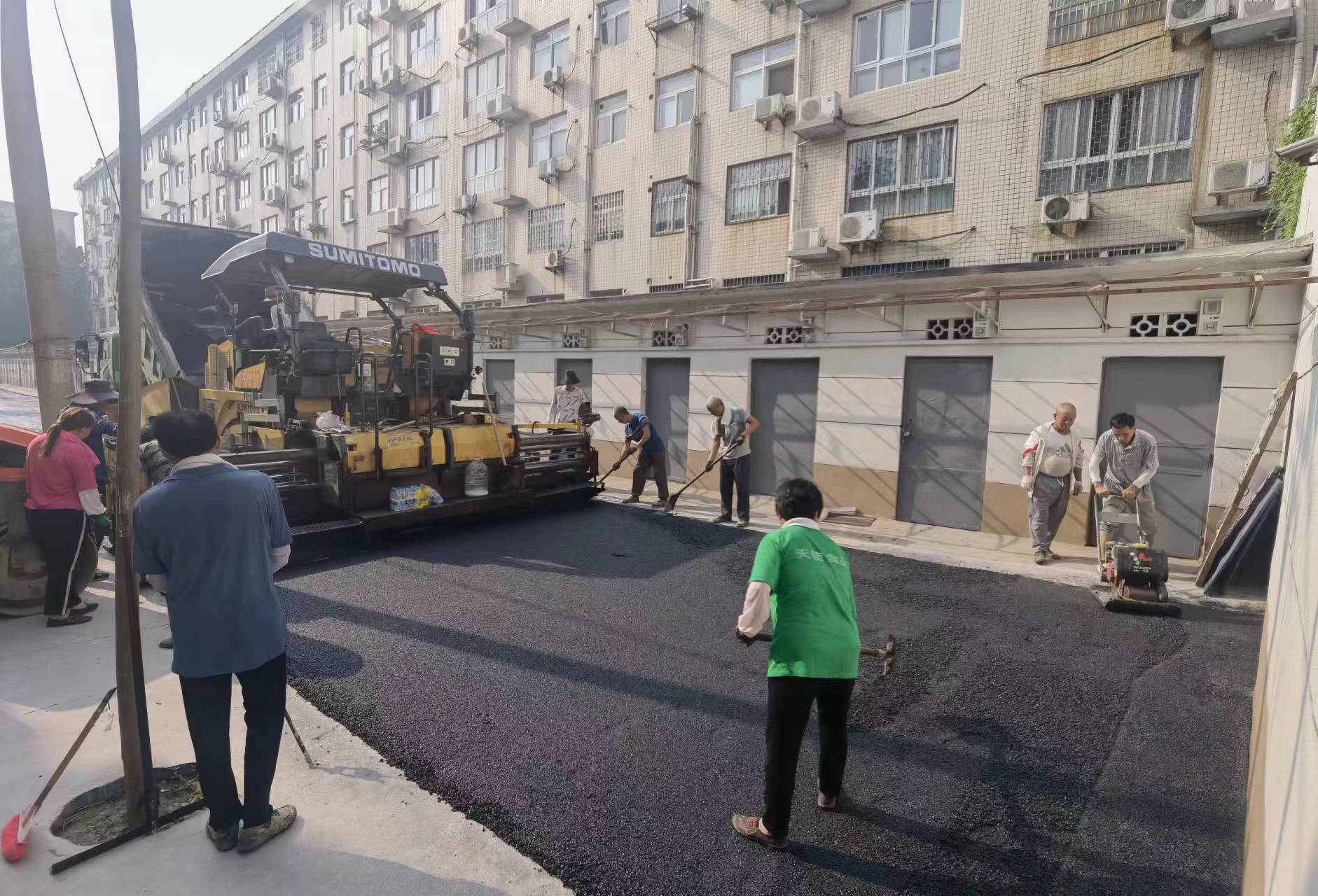

鄭州瀝青路面施工

3、暫定油石比的計算——鄭州排水性瀝青混合料配合比設計

根據設定的礦料合成級配，進行暫定油石比的計算和設定。一般情況下，油石比可在4.6%~5.0%范圍內進行選擇。此外，也可以假設瀝青膜厚度為14μm，通過礦料表面積也可對油石比進行推算，但需要注意的是，用該方法計算出的瀝青用量一般比實際需要量偏多。

4、成型馬歇爾試件，檢測各項技術指標——鄭州排水性瀝青混合料配合比設計

排水性瀝青混合料室內拌和應使用具有溫度調節功能的拌和鍋。采用馬歇爾試驗機將不同配比的混合料各制作5個以上試件，檢測各項技術指標。馬歇爾試件成型溫度要求:礦料加熱溫度185~190℃，瀝青加熱溫度165~170℃，混合料拌和溫度175~180℃，試件擊實溫度160~165℃。

5、空隙率的確認——鄭州排水性瀝青混合料配合比設計

馬歇爾試件完全冷卻后(24h以后)，將其從模具中取出，對各試件的質量、直徑、厚度進行測定。此外，還必須測定其水中質量，計算出各試件的連通空隙率。

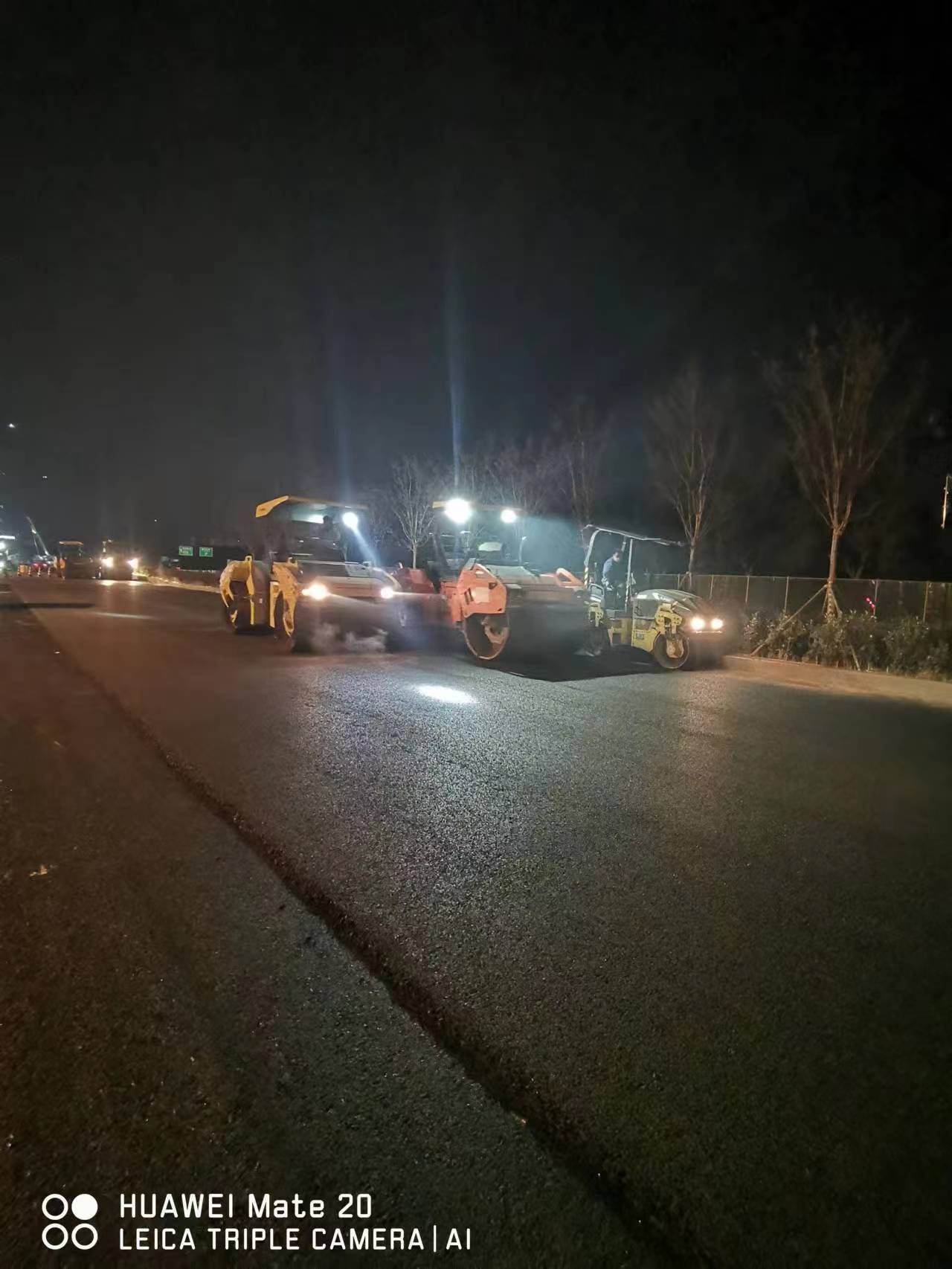

鄭州瀝青路面攤鋪
